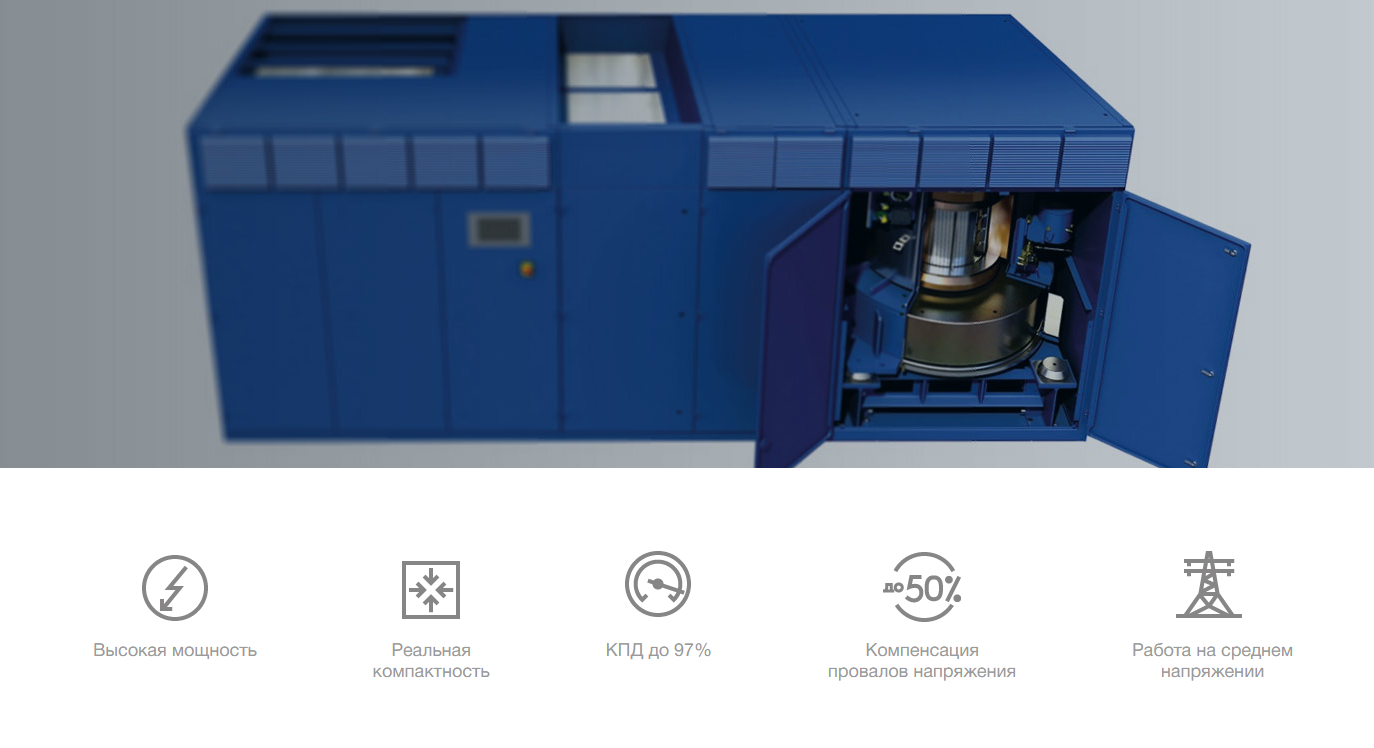

Бездизельные динамические ИБП
Повышают эффективность и надежность
систем электроснабжения.
-
Одна установка способна единовременно зарезервировать большую мощность (до 3300 кВА)Высокая мощность
-
Занимают меньшую площадь, чем системы из статических ИБП, а также требуют меньших затрат на обслуживание.Реальная
компактность -
ИБП с маховиком обладают КПД до 97% при полной нагрузке, что позволяет поддерживать на низком уровне операционные затраты на систему электроснабжения.КПД до 97%
-
ИБП с маховиком Piller способны обрабатывать провалы напряжения до 20% (до 10 мин) и до 50% (до 20 секунд).Компенсация
провалов напряжения -
В отличие от статических ИБП, ИБП с маховиком можно использовать в сетях среднего напряжения. При этом в состав оборудования требуется внести лишь незначительные изменения.Работа на среднем
напряжении
Классические системы бесперебойного питания состоят из дизель-генераторов и статических источников бесперебойного питания. В 97% случаев это наиболее эффективное решение. Однако в 3% случаях — когда речь заходит о мощностях порядка 1 МВт или более, возникает целесообразность применения другого типа ИБП — динамических ИБП, отличительной особенностью которых является наличие кинетического модуля (маховика).
-
Кинетический модуль (маховик) Вращаясь со скоростью около 3000 об/мин, маховик содержит в себе кинетическую энергию, достаточную для питания нагрузки до запуска дизеля.
-
Мотор-генератор Синхронная электрическая машина, в одном корпусе совмещает функции мотора и генератора.
-
Система распределения электропитания Включает в себя автоматические выключатели, шины для подключения кабелей, разделительный дроссель.
Кинетический модуль вращается со скоростью около 3000 оборотов в минуту. Кинетический модуль и мотор-генератор связаны между собой электрическим соединением.
Стоит питанию от сети пропасть — раскрученный маховик будет обеспечивать энергию для вращения вала мотор-генератора и тем самым питать нагрузку. Времени торможения маховика достаточно для запуска резервного дизеля.
-
Компактность
Экономия до 30-50% площади по сравнению с ИБП с аккумуляторными батареями
-
Любые ДГУ
Совместная работа с любым количеством ДГУ любого бренда и мощности.
-
Без кондиционирования
ДИБП не требуют установки кондиционеров, что приводит к экономии на стоимости кондиционеров и стоимости электроэнергии для их питания
-
Высокий КПД
Динамические ИБП позволяют получить КПД до 97% (общий КПД всей системы, включая систему вентиляции)
-
Экономия ресурса ДГУ
Сигнал на запуск ДГУ подается по заданной остаточной емкости кинетического модуля, позволяя не запускать дизель без лишней необходимости.
- Работают на среднем
напряженииВ отличие от статических ИБП способны работать на среднем напряжении (6.3 / 10 кВ)
-
Удобное обслуживание
Раздельное обслуживание ДГУ и ДИБП позволяет держать нагрузку защищенной при проведении технического обслуживания
-
Срок службы
Срок службы оборудования более 20 лет. Для сравнения, у статических ИБП каждые 5-10 лет требуется замена АКБ.
Компании, создающие собственный энергоцентр на основе газопоршневых установок, часто сталкиваются с неравномерной загрузкой мини-ТЭЦ. Общепринятое решение этой проблемы – покупка дополнительных газопоршневых установок. Это снижает эффективность энергокомплекса и увеличивает срок окупаемости вложений.
Более эффективное решение, не имеющее аналогов – включение в схему электроснабжения динамических ИБП (ДИБП) с маховиком (без двигателя). Производит такое оборудование только компания Piller из Германии. Рассмотрим, что это и как это работает.
-
Кинетический модуль (маховик) Ключевой элемент устройства. В зависимости от задачи задается скорость вращения маховика достаточная, чтобы обеспечить поддержание или прием нагрузки. В это время газопоршневые установки успевают подстроиться под изменившуюся нагрузку и обеспечить электроснабжение требуемого качества.
-
Мотор-генератор Синхронная электрическая машина, в одном корпусе совмещает функции мотора и генератора.
-
Система распределения электропитания Включает в себя автоматические выключатели, шины для подключения кабелей, разделительный дроссель.
Газопоршневые установки (ГПУ) не всегда способны быстро среагировать на резкие изменения нагрузки. Если параллельно ГПУ установить динамические ИБП с маховиком, эта проблема будет решена.
Чтобы решить такую задачу кинетическому модулю (маховику) задается определенная скорость вращения. Благодаря такой настройке он способен выдать недостающую или принять избыточную мощность. В это время мини-ТЭЦ увеличит или уменьшит выработку мощности.
-
от 0,1 до 40 МВт
скачков нагрузки -
±1%
частоты -
до 50%
провалов напряжения -
±8%
напряжения -
до 15%
загрузки мини-ТЭЦ -
<30 м2
3МВт БДИБП
Преимущества использования ДИБП в газовом энергоцентре |
Существующий энергоцентр | Проектируемый энергоцентр |
---|---|---|
Повышение загрузки оборудования мини-ТЭЦ |
|
|
Повышение мощности энергоцентра |
|
|
Вывод освободившихся ГПУ в резерв |
|
|
Сокращение срока окупаемости энергоцентра |
|
|
Повышение надежности энергоцентра |
|
|
Повышение качества электроэнергии |
|
|
Снижение расходов на обслуживание |
|
|
Исследования показывают, что сбои в электропитании длительностью более 10 миллисекунд случаются практически ежедневно. Они подвергают риску работу чувствительного к качеству электропитания оборудования. Около 60% всех сбоев электросети длятся более 100 миллисекунд, и лишь 2% длятся более нескольких секунд.
Применение динамических ИБП позволяет держать под контролем напряжение, корректировать коэффициент мощности, не пропускать вредные гармоники и выполнять функцию источника бесперебойного питания на случай кратковременных сбое в сети.
Таким образом, ДИБП выполняет роль многофункционального устройства – кондиционера сети, ключевой целью которого является гарантия качественного электропитания нагрузки вне зависимости от параметров электросети.
-
Кинетический модуль (маховик) Вращаясь со скоростью около 3000 об/мин, маховик содержит в себе кинетическую энергию, достаточную для питания нагрузки до запуска дизеля.
-
Мотор-генератор Синхронная электрическая машина, в одном корпусе совмещает функции мотора и генератора.
-
Система распределения электропитания Включает в себя автоматические выключатели, шины для подключения кабелей, разделительный дроссель.
Кинетический модуль динамического ИБП вращается со скоростью около 3000 оборотов в минуту. Стоит питанию от сети пропасть – раскрученный маховик будет вращать вал мотор-генератора и тем самым питать нагрузку. Времени торможения маховика достаточно для обработки большинства кратковременных сбоев сети.
В случае, если по каким-то причинам от сети поступает некачественных сигнал (упало напряжение, нестабильная частота тока и т.п.) ДИБП выступает в роли фильтра, или кондиционера сети и обеспечивает заданный уровень качества электропитания нагрузки.
Изображение | Модель | Мощность | Габариты, ДхШхВ, мм | Вес, кг | Время автономии, с |
КПД, % | Документация |
Подобрать решение |
|
---|---|---|---|---|---|---|---|---|---|
кВА | кВт | ||||||||
333 | 300 | 2450х900х1900 | 3500 | 20 | 99 | Купить | |||
625 | 560 | 4110x1320x2300 | 11900 | 24 | 95.5 | Купить | |||
1100 | 1000 | 4600x1320x2300 | 9670 | 14 | 96.0 | Купить | |||
1670 | 1500 | 4600x1320x2300 | 11440 | 13 | 96.4 | Купить | |||
2000 | 1800 | 9590x1320x2300 | 20065 | 15 | 96.3 | Купить | |||
2500 | 2250 | 9590x1320x2300 | 20765 | 12 | 96.6 | Купить |
Спасибо! Ваше сообщение отправлено.
Спасибо! Ваше сообщение отправлено.
Спасибо! Ваше сообщение отправлено.
Возможно объединение нескольких ИБП с маховиком в параллельные комплексы для получения необходимой суммарной мощности системы. Также возможна работа ИБП с маховиком на среднем напряжении.
С завода динамические ИБП поступают в виде шкафов с оборудованием, которые на объекте размещают в помещении электрощитовой или генераторной. Преимуществом этого варианта является возможность размещения оборудования высокой мощности на малой площади.
Установленные в контейнер динамические ИБП могут быть размещены на улице. Данный вариант исполнения удобен мобильностью и простотой монтажа. При необходимости в контейнер может быть установлено вспомогательное оборудование, доступ к которому требуется ограничить.
За последние 15 лет в 17 странах реализовано 58 проектов совокупной мощностью 133 МВт с применением динамических ИБП Piller с маховиком.
В мире динамические ИБП уже применяют: AMD, Bayer AG, Coca Cola, General Motors, Glaxo Smith Kline, Goodyear, Honda, IBM, Intel, Knauf, Kodak, Nestle, Nokia, Parmalat, Samsung, Siemens, Sony.
Компания Piller Power Systems (Германия) основана в 1909 г. Это единственный в мире производитель, который выпускает и динамические, и статические ИБП. Срок службы более 20 лет и лучшая в своем классе эксплуатационная эффективность динамических ИБП обеспечивают самую низкую совокупную стоимость владения энергокомплексом в отрасли.
